截止阀简述

截止阀是我们工业上比较常见的阀门,通常用于石油、水处理、环保、冶金等领域。截止阀既可以做阶段使用,亦可以做流量调节使用,由于其流体阻力比较大,故启动和关闭时比较费力,但因为阀板距离密封胶垫距离短,所以启闭行程短,下面将从结构、工作原理、安装、密封件来为您介绍截止阀。

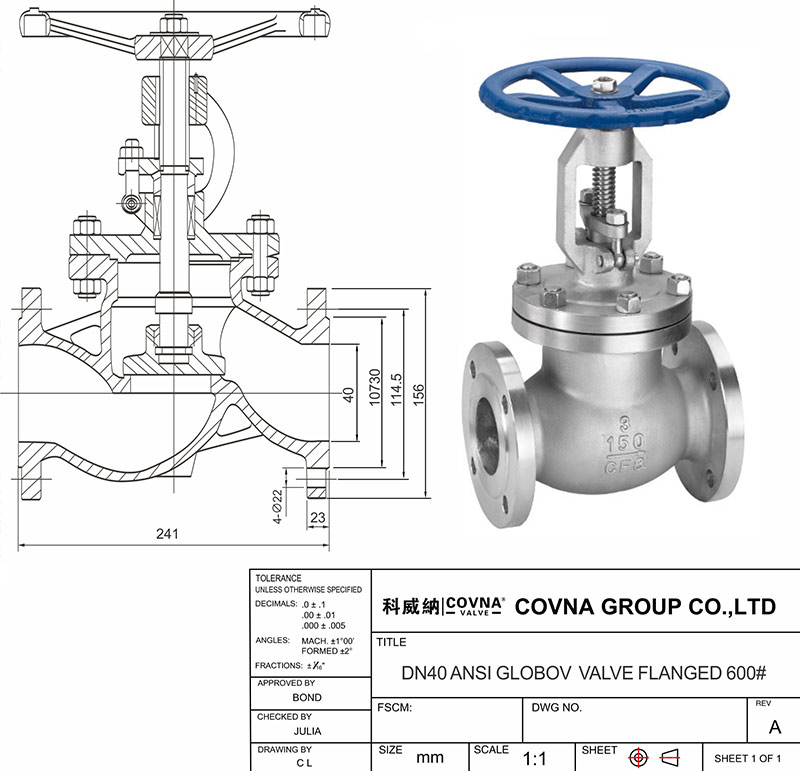

首先,从结构上来看,截止阀是由手柄、阀盖、阀杆、阀盖、阀体、密封件、阀片等组成。其工作原理是在做开启关闭时,是上升阀杆式的,也就是说转动手轮,手轮会跟着阀杆一起做旋转和升降运动。从密封件截止阀的密封面是阀心的一个小梯形侧面(具体看阀心的形状),一旦阀心脱落,相当于阀门关闭。

截止阀
截止阀

在安装方面,截止阀需要严格按照阀体箭头标识的方向进行安装,关于截止阀进出口方向还有个明文规定,我国阀门“三化给”规定截止阀的流向一律采用自上而下。截止阀是低进高出,从外观看有明显的管道不在同一水平线上。 普通截止阀流动阻力是闸阀的3-5倍。启闭时需强制关闭才能达到密封,截止阀的阀芯是在完全关闭时才接触密封面,因而密封面的磨损很小,由于流动主力大需加执行器的截止阀应当注意转矩控制机构调整。截止阀在安装时有两种方式,一种是介质可以从阀芯的下方进入,优点是当阀门关闭时盘根不受压力,可以延长盘根的使用寿命,并可以在阀前管道承压的情况下,进行更换盘根的工作;缺点是阀门的驱动转矩较大,是上方流进的1倍左右,阀杆受的轴向力大,阀杆容易弯曲。所以此方式一般只适用于小口径截止阀(DN50以下),DN200以上的截止阀都选用介质从上方流入的方式。(电动截止阀一般是采用介质从上方进入的方式。)介质从上方进入方式的缺点正好与下方进入方式相反。

所以,截止阀的选型是相当重要的,其功能与作用并非普通的球阀可代替。
