调节阀故障的处理方法(四)

调节阀在使用过程中发生振动或振荡是的现象是故障的其中一种表现,相对还是比较常见的,针对该故障,我们有以下八种应对的方法:

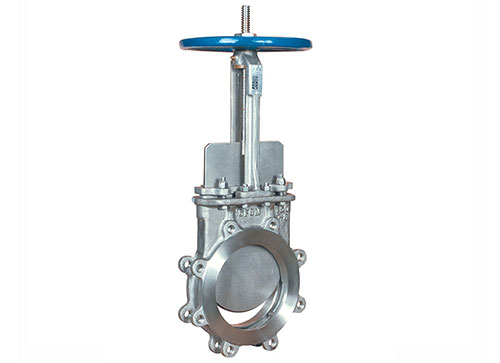

硬密封刀型闸阀
硬密封刀型闸阀

1、增加导向尺寸,减小配合间隙法。轴塞形阀一般导向尺寸都较小,所有阀配合间隙一般都较大,有0.4~1mm,这对产生机械振动是有帮助。因此,在发生轻微的机械振动时,可通过增大导向尺寸,减小配合间隙来削弱振动。
2、避开振源波击法。外来振源波击引起阀振动,这显然是调节阀正常工作时所应避开的,如果产生这种振动,应当采取相应的措施。
3、改变节流件形状,消除共振法。因调节阀的所谓振源发生在高速流动、压力急剧变化的节流口,改变节流件的形状即可改变振源频率,在共振不强烈时比较容易解决。具体办法是将在振动开度范围内阀芯曲面车削0.5~1.0mm。如某厂家属区附近安装了一台自力式压力调节阀,因共振产生啸叫影响职工休息,将阀芯曲面车掉0.5mm后,共振啸叫声消失。
4、增加刚度法。对振荡和轻微振动,可增大刚度来消除或减弱,如选用大刚度的弹簧,改用活塞执行机构等办法都是可行的。
5、更换节流件消除共振法。其方法有:更换流量特性,对数改线性,线性改对数;更换阀芯形式。如某氮肥厂一台DN25双座阀,阀杆与阀芯连接处经常振断,我们确认为共振后,将直线特性阀芯改为对数性阀芯,问题得到解决。
6、增加阻尼法。增加阻尼即增加对振动的摩擦,如套筒阀的阀塞可采用“O”形圈密封,采用具有较大摩擦力的石墨填料等,这对消除或减弱轻微的振动还是有一定作用的。
7、减小汽蚀振动法。对因空化汽泡破裂而产生的汽蚀振动,自然应在减小空化上想办法。让气泡破裂产生的冲击能量不作用在固体表面上,特别是阀芯上,而是让液体吸收。套筒阀就具有这个特点,因此可以将轴塞型阀芯改成套筒型。采取减小空化的一切办法,如增加节流阻力,增大缩流口压力,分级或串联减压等。
8、更换调节阀类型以消除共振。不同结构形式的调节阀,其固有频率自然不同,更换调节阀类型是从根本上消除共振的最有效的方法。一台阀在使用中共振十分厉害———强烈地振动(严重时可将阀破坏),强烈地旋转(甚至阀杆被振断、扭断),而且产生强烈的噪音(高达100多分贝)的阀,只要把它更换成一台结构差异较大的阀,立刻见效,强烈共振奇迹般地消失。
用以上八种方法基本可以消除调节阀振荡这一故障,更多关于阀门的资讯,欢迎访问温州科威纳阀门官网http://www.covna.net.
