蝶阀的概述

蝶阀是阀门界最常见的阀类之一,其常应用于消防、环保、水处理、石油、水电站等领域的流体控制。下面从蝶阀的结构、工作原理、特点和应用为大家介绍。

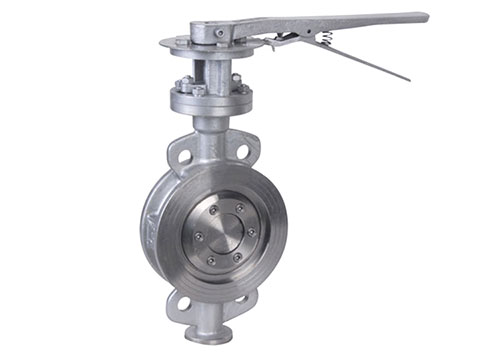

手动不锈钢硬密封蝶阀
手动不锈钢硬密封蝶阀

蝶阀主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。它的工作原理是根据旋转阀杆同时带动碟板转动做打开和关闭,在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,主要是旋转碟板90°来做流量控制,当碟板到达90°时蝶阀处于全开状态。同时,可以改变碟板的角度来调节介质流量,一般安装于管道的直径方向。蝶阀与阀杆自身是没有锁定能力,为了有效的调节流量需装蜗轮减速器,加装蜗轮减速器的蝶阀不仅使蝶阀有自锁能力,还能改变蝶阀的操作性能及更准确的调节介质流量。

以下是蝶阀的五大特点:

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封,调节性能好。
3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。
        4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。

以下是蝶阀的应用:

1、蝶阀在完全开启时,具有较小的流阻。当开启在大约15°~70°之间时,又能进行灵敏的流量控制,因而在大口径的调节领域,蝶阀的应用非常普遍。由于蝶阀蝶板的运动带有擦拭性,故大多数的蝶阀可用于带悬浮固体颗粒的介质。依据密封件的强度,也可用于粉状和颗粒状介质。

2、蝶阀适用于流量调节。由于蝶阀在管中的压力损失比较大,大约是闸阀的三倍,因此在选择蝶阀时,应充分考虑管路系统受压力损失的影响,还应考虑关闭时蝶板承受管路介质压力的强度。此外,还必须考虑在高温下弹性阀座材料所承受工作温度的限制。

3、蝶阀的结构长度和总体高度较小,开启和关闭速度较快,且具有良好的流体控制特性。蝶阀的结构原理最适合于制作大口径蝶阀。当要求蝶阀作控制流量使用时,最重要的是正确选择蝶阀的规格和类型,使之能恰当地、有效地工作。

以上是蝶阀特点和应用的概述,更多关于蝶阀的资讯,欢迎访问温州科威纳阀门官网http://www.covna.net.
