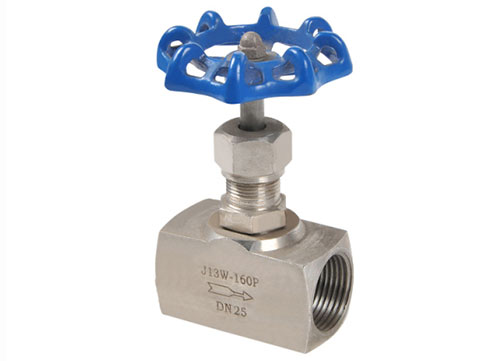

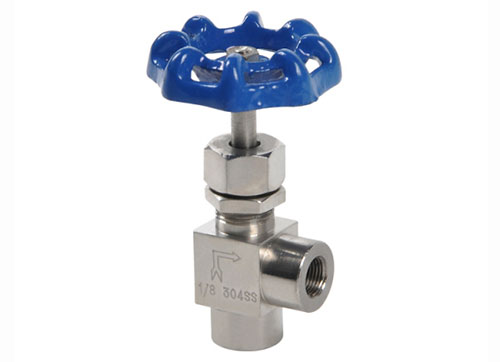

内螺纹不锈钢针型阀
应用规范
- 设计制造：GB/T 12224-1989 JB/T 7747-1995
- 连接形式：内螺纹连接；承插焊连接
- 结构特征：锥面密封；浮动阀瓣
- 阀门检验和实验：GB/T 13927-1992
- 材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
适用范围
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
性能规范 单位：MPa
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 32 |
| 壳体实验 | 48 |
| 密封试验 | 35.2 |
| 气压试验 | 19.2 |
| 适用温度 | ≤425℃ |
| 适用介质 | 水、蒸汽、油品等 |
主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J13H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J13H-320P | SS304 | SS304 | SS304 | SS304 |
主要外形尺寸
| 规格 | G | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|
| DN6 | 1/4 | 60 | 90 | 63 | 0.65 |
| DN10 | 3/8 | 60 | 92 | 63 | 0.65 |
| DN15 | 1/2 | 65 | 98 | 63 | 0.8 |
| DN20 | 3/4 | 80 | 110 | 78 | 1.0 |
| DN25 | 1″ | 90 | 125 | 100 | 1.8 |
| DN32 | 11/2 | 128 | 180 | 140 | 5.0 |
