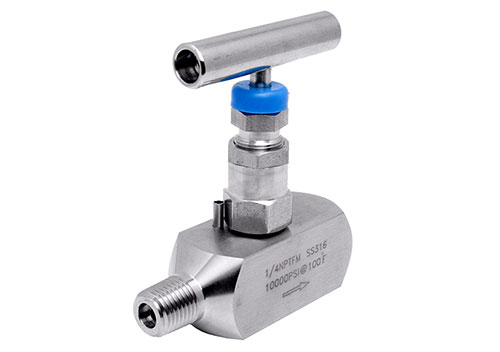

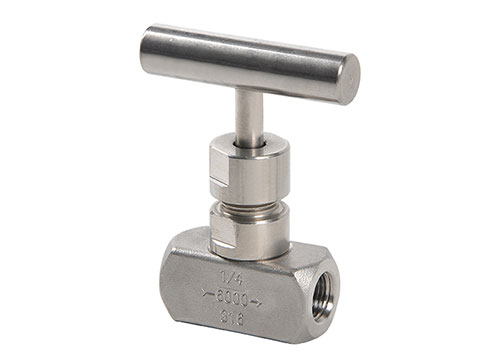

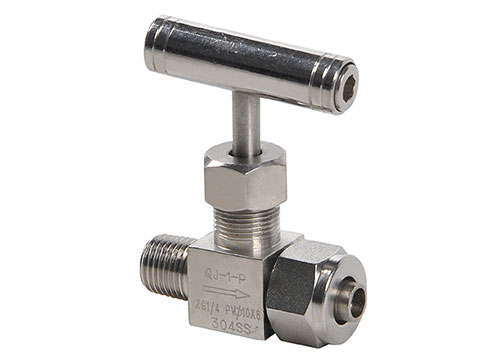

针型阀
概述
SS-5PDF8美标内螺纹针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
应用规范
- 设计制造：ANSI B16.34-1996
- 连接形式：NPT内螺纹连接；SW承插焊连接
- 结构特征：锥面密封；旋塞提升式
- 阀门检验和实验：API STD 598-1996
- 材料：碳钢按ASTM A105-1991
不锈钢按ASTM A276-1992
适用范围
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
结构示意图
性能规范 单位：MPa
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | PN |
| 壳体实验 | 1.5PN |
| 密封试验 | 1.1PN |
| 气压试验 | 0.6PN |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| SS-5PDF8 | 20# | 20# | 2Cr13 | 20# | PTFE |
| SS304 | SS304 | SS304 | SS304 | ||
| SS304 | SS304 | SS316 | SS304 |
主要外形尺寸
| 规格 | L | NPT | H | D0 | 重量（kg） |
|---|---|---|---|---|---|
| DN6 | 1/4 | 57 | 82 | 57 | 0.4 |
| DN10 | 3/8 | 57 | 82 | 57 | 0.4 |
| DN15 | 1/2 | 68 | 90 | 63 | 0.55 |
| DN20 | 3/4 | 80 | 110 | 70 | 1.0 |
| DN25 | 1″ | 90 | 130 | 89 | 1.6 |
