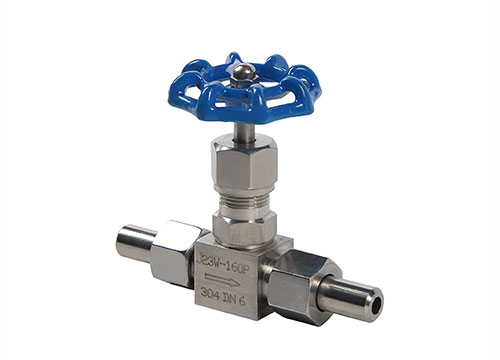

不锈钢针型阀

针型阀

针型阀

应用规范

  1. 设计制造:GB/T 12224-1989 ;JB/T 7747-1995
  2. 连接形式:对焊式管接头
  3. 结构特征:锥面密封;浮动阀瓣
  4. 阀门检验和实验:GB/T 13927-1992
  5. 材料:碳钢按GB/T 12228-1989的规定
    不锈钢按 GB/T 1220-1989的规定

适用范围

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

针型阀
针型阀

性能规范 单位:MPa

实验项目 压力值
公称压力 32
壳体实验 48
密封试验 35.2
气压试验 19.2
适用温度 ≤425℃
适用介质 水、蒸汽、油品等

主要零件材料

型号 阀体 接头 阀杆 螺帽 填料
J21W-320 20# 20# 2Cr13 20# 柔性石墨
J21W-320P SS304 SS304 SS304 SS304

主要外形尺寸

规格 M Ф L1 L H Do 重量(kg)
DN6 M20×1.5 φ14×4 66 140 96 63 0.85
DN10 M24×4.5 φ18×4 78 160 115 78 1.1
DN15 M30×1.5 φ22×4 94 180 122 100 2.0
DN20 M36×1.5 φ28×4 108 220 156 110 3.5
DN25 M39×1.5 φ33×4 110 230 170 140 4.3
