不锈钢球阀

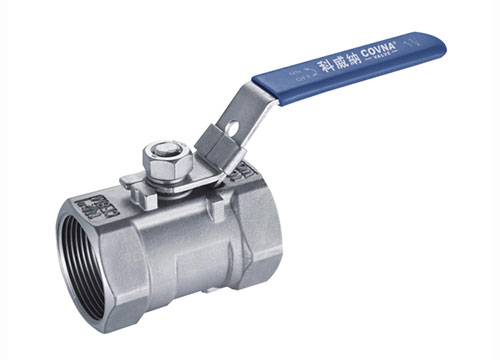

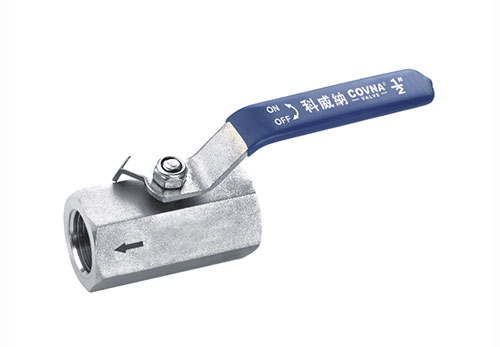

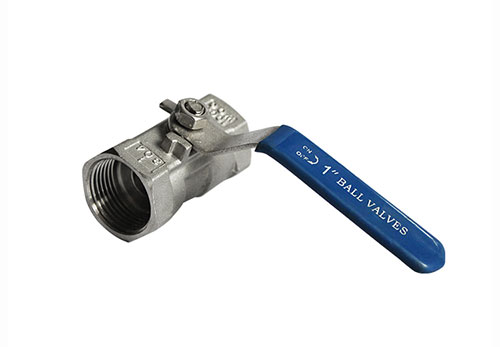

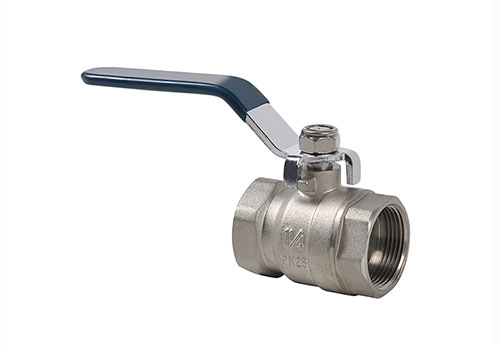

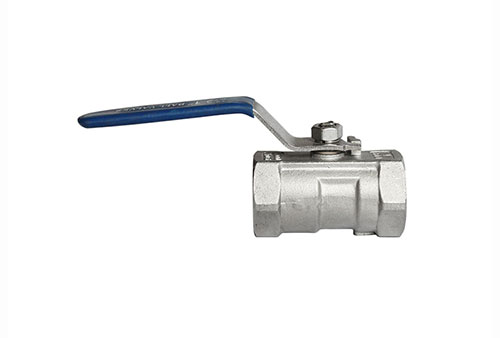

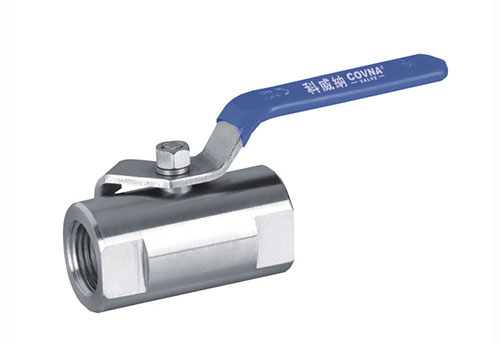

一片式手动球阀

一片式手动球阀

科威纳小型一片式球阀为整体式结构,阀体铸造采用德国工艺,结构合理、经久耐用、密封性好、开关自如。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。可设置90°开关定位机构,根据需要加锁以防止误操作,可根据买家需求定制驱动方式:手动、电动、气动。

产品名:小型一片式球阀

公称压力:1000PSI

强度试验:10.4Mpa

密封试验:7.6Mpa

气密封试验:0.6Mpa

公称尺寸:DN6-DN100(1/4~4”)

适用温度:-29℃~150℃

阀门主体材料:CF8,CF8M,CF3,双相钢,CF3M,WCB,WCC,A105,LF2,LCB、LCC

适用介质:水、蒸汽、硝酸类、醋酸类、粘性流体、强氧化性介质等

一片式手动球阀 一片式手动球阀 一片式手动球阀 一片式手动球阀 一片式手动球阀 一片式手动球阀

公称通径 管螺纹 尺寸(mm) 重量WT(g)
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200
