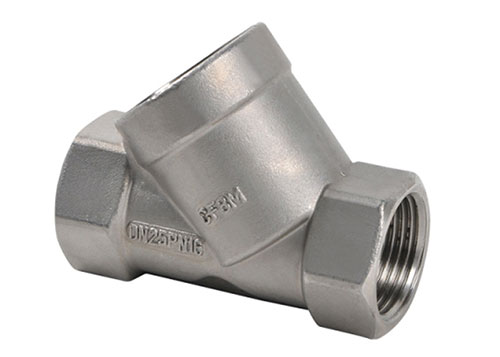

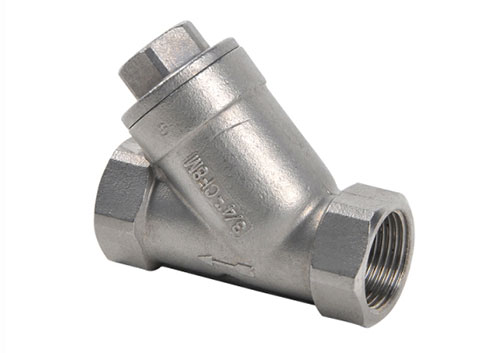

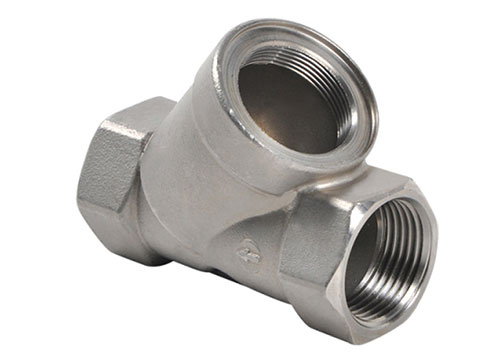

内螺纹Y型过滤器

内螺纹过滤器

内螺纹Y型过滤器采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便、纳污量大等等特点,主要用于水、蒸气等介质。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。可根据用户需要设置过滤网的目数。
内螺纹Y型过滤器性能范围:

公称压力MPa 2.5 2.5 2.5
强度试验压力MPa 3.8 3.8  3.8
低压气密封试验压力MPa  0.6 0.6 0.6
高压密封试验压力MPa 4.4 4.4 4.4
适用介质 GL11 -25C GL11-25P GL11-25R
水、油品、气 硝酸类 醋酸类
适用温度 -40~180℃

材料选用:

零件名称 GL11-25 GL11-25P GL11-25R
1 阀体 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M
2 阀盖 WCB 1Cr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316
3 滤网 ICr18Ni9Ti 304 1Cr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316
4 填料 聚四氟乙烯

尺寸参数:

DN G L E B H
6 1/4″ 63.5 11.5 24 42
10 3/8″ 64 13 24 42
15 1/2″ 65 14 26 43
20 3/4″ 80 15 32 50
25 1″ 89 17 41 60
32 11/4″ 107 20 49 64
40 11/2″ 118 20 56 70
50 2″ 140 22 69 88
