闸阀型号的编制方法与依据

1 、闸阀型号编制方法标准

闸阀型号编制方法采用推荐性国家标准《GB/T 32808-2016 阀门 型号编制方法》

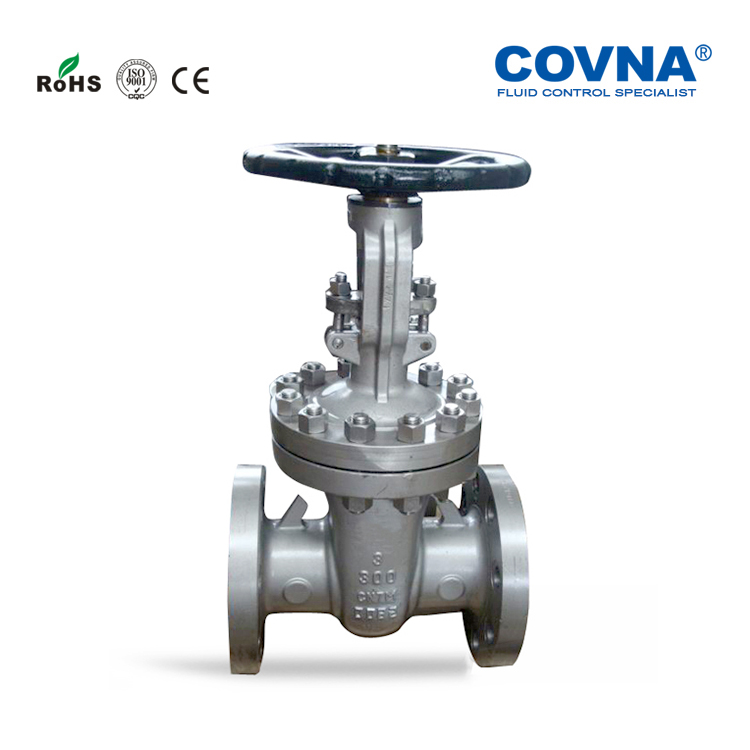

闸阀型号的编制方法与依据

2 、闸阀型号编制方法

闸阀型号由 7 个单元组成,分别是阀门类型、驱动方式、连接形式、结构型式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料。其型号表示方法如下:

Ⅰ(1单元)Ⅱ(2单元)Ⅲ(3单元)Ⅳ(4单元)Ⅴ(5单元) — Ⅵ(6单元)Ⅶ(7单元)

Ⅰ(1单元):阀门类型代号

Ⅱ(2单元):驱动方式代号

Ⅲ(3单元):连接形式代号

Ⅳ(4单元):结构型式代号

Ⅴ(5单元):阀座密封面材料或衬里材料代号

Ⅵ(6单元):公称压力代号或工作温度下的工作压力代号

Ⅶ(7单元):阀体材料代号

3、闸阀型号代号表示方法

(1) 阀门类型代号:闸阀代号用 Z 来表示

(2)闸阀驱动方式代号

4 、闸阀型号编制说明示例

  • Z41H-16C
  • 手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16(工作压力 1.6 MPa)、阀体材料为碳钢的闸阀:Z41H 型 PN16 钢制楔式闸阀
  • Z6s41Y-25
  • 气动带手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为硬质合金,公称压力为 PN25(工作压力 2.5 MPa)、阀体材料为碳钢的闸阀:Z6s41Y 型 PN25 气动带手动楔式闸阀
  • Z540Y-40I
  • 锥齿轮驱动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为硬质合金,公称压力为 PN40(工作压力 4.0 MPa)、阀体材料为 1Cr5Mo 铬钼钢的闸阀:Z540Y 型 PN40 钢制锥齿轮传动楔式闸阀
  • Z944W-16Q
  • 电动、法兰连接、明杆平行式刚性双闸板,阀座密封面材料为球墨铸铁,公称压力 PN16(工作压力 1.6 MPa)、阀体材料为球墨铸铁的闸阀:Z944W 型 PN16 铁制电动平行式双闸板闸阀
  • Z60Y-320
  • 手动、对接焊连接、明杆楔式弹性闸板,阀座密封面材料为硬质合金,公称压力为 PN320(工作压力 32.0 MPa)、阀体材料为碳钢的闸阀:Z60Y-320 型电站用高温高压对焊连接楔式闸阀



注:对于连接形式为“法兰”,结构型式为“明杆”、“弹性”、“刚性”和“单闸板”在命名中均予省略。
