v型球阀的知识大全,新手小白必备的百宝箱

V型球阀产品简述:

从外表上看,身形成“v”字,好像一把剪刀,可能就正是这样的设计使得V型球具有较强的剪切力和自清洁性能。 其材料一般分为不锈钢和铸钢两种。连接上一般分为法兰式和对夹式,驱动方式一般有电动,气动,和手动三种。

V型球阀是一个直角旋转开关,调节球阀。 结构形式为固定体侧面安装。 V球阀的特点是其独特的内部球心。

v型球阀的知识大全,新手小白必备的百宝箱V型球阀结构特点:

它是球体剪式设计,“V”型缺口的中心,具有强大的剪切力,特别是在有效约束一些顽固性可以切断,保证满足特殊介质的时候可以正常工作运行,这样的设计发展不仅仅是工作上的特点,同时也为了企业后期进行维护预留了很大的空间。

“V”形的V-球阀体之间的阀座是非旋转间隙,所以具有很大的剪切力和自清洁性能,尤其是对于包含细固体颗粒或纤维,悬浮液,粘稠液体,糖浆、固态或者颗粒状的控制。同时也适用于,石油、化工、造纸、化纤、电力、冶金企业环保等工业管理部门的自控能力系统。

同时, V型槽口球面板在封闭过程中对密封圈有剪切作用,因此适用于调节范围较大的控制系统,也适用于含纤维和浆料的流体控制。双轴承结构,机械稳定性高,起动转矩小,确保阀 i 极佳的灵敏度和感应速度。

性能安全可靠,身体从管道压力影响的整体,坚固耐用,操作和避免身体泄漏。流动特性,并且具有高达300:1倍的比例进行调节。它可以在宽的范围内改变化范围内发展提供一个精确的控制。由于它的流线型外形结构以及满直角回转运动控制工作缘故,使阀内腔容积大,流通管理能力强,流通阻力小。

V型球阀工作原理:

V型球阀可用于管道上的开关、切断、调节。它的工作基本原理是利用结构顶部的执行管理机构(手柄、涡轮、气动、电动)执行器来驱动阀杆,带动位于球心以90°直角式的回转来控制进行球阀的开关技术或者开度调节。也就是说,驱动上的选择,决定了V型球阀的使用不同场合。

操作手柄,在顶部的手柄,直角方向扭转阀杆旋转90°的直角球面中心来回,该驱动方法中只能处理用于打开或关闭球阀,使得切割用。

v型球阀的知识大全,新手小白必备的百宝箱

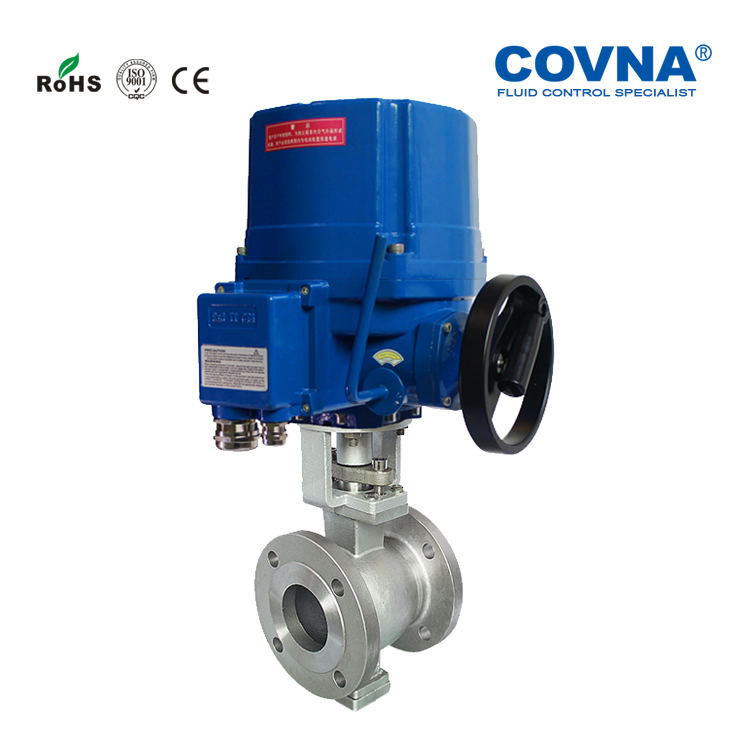

电动操作通过顶部的电动执行器,以220v、380v 电源为动力,通过内置的模块将阀杆转动到90 ° 直角型旋转。电气操作主要用于高精度度切断、调节场合。

涡轮进行操作,通过项部涡轮机械传动系统机构,利用手轮以(顺时针、逆时针)方向的旋转可以带动阀球心杆以90°直角式来回的,这样的涡轮技术驱动发展方式可用于控制精度不高的调节场合。

气动操作,通过顶部气动执行机构,以压缩空气=为动力,通过与电磁阀,定位器,驱动阀杆配套,以90°直角带动球心来回旋转,气动操作主要用于高精度切断、调节场合。

感谢大家的关注,以上就是温州科威纳阀门今天的分享,想要了解更多,敬请关注温州科威纳阀门官网:www.covna.net 你想要知道的都在这里。
